À mesure que les centres de données évoluent vers 100 G, 400 G et au-delà, la liaison entre deux ports n'est plus simplement un câble - ; il s'agit d'une décision de conception qui affecte la densité, le flux d'air, le budget énergétique et la maintenabilité à long-terme. Pour les liaisons qui vont au-delà de ce que le cuivre peut gérer confortablement mais qui ne nécessitent pas toute la modularité de l'optique et de la fibre séparées, un câble optique actif s'avère souvent être la réponse la plus pratique.

Uncâble optique actif (AOC)est un assemblage de câbles-terminé en usine qui utilise la fibre optique comme support de transmission et intègre des composants émetteurs-récepteurs optiques actifs aux deux extrémités. De l'extérieur, cela ressemble à uncorde de correction de fibreavec connecteurs enfichables ; à l'intérieur, il effectue une conversion électrique-vers-optique à l'extrémité de transmission, transporte le signal sur la fibre et le reconvertit en électricité à l'extrémité de réception -, le tout sans nécessiter d'émetteurs-récepteurs optiques séparés.

Ce guide explique le fonctionnement des câbles AOC, leur place par rapport aux câbles DAC et aux émetteurs-récepteurs optiques, les vitesses et les facteurs de forme disponibles, et comment choisir et déployer le bon AOC pour les environnements réseau de centre de données, d'entreprise, HPC et IA.

Comment fonctionne un câble optique actif ?

Lorsqu'un périphérique hôte - un commutateur, un serveur ou un adaptateur réseau - envoie des données, le signal quitte le port sous forme de signal électrique. Le connecteur AOC à l'extrémité de transmission contient un pilote laser et un laser à émission de surface à cavité verticale--(VCSEL) ou une autre source optique qui convertit le signal électrique en lumière. Cette lumière traverse la fibre multimode à l’intérieur de l’assemblage de câbles. À l'extrémité de réception, un photodétecteur reconvertit la lumière en signal électrique et la transmet au port hôte.

Cette conception produit plusieurs caractéristiques qui distinguent l'AOC des câbles en cuivre passifs :

• L'interface externe est électrique - le câble se branche sur les standards SFP+, SFP28, QSFP+, QSFP28, QSFP-DD ouPorts OSFPtout comme un DAC ou un émetteur-récepteur optique.
• Le chemin interne est optique, de sorte que le câble peut atteindre des distances que le cuivre ne peut pas prendre en charge à des débits de données élevés -, généralement jusqu'à 30 m, 50 m, 70 m ou même 100 m, selon la vitesse et les spécifications du produit.
• Le câble est alimenté par le port hôte car les deux extrémités contiennent des composants électroniques actifs. La consommation électrique est généralement comprise entre 0,5 W et 3,5 W par extrémité, variant en fonction de la vitesse et de la conception.
• La longueur et les extrémités du connecteur sont fixées en usine. Si le câble est endommagé, de mauvaise longueur ou incompatible, l'ensemble doit être remplacé.

Parce qu'il combine une interface électrique enfichable avec un chemin de transmission optique, un AOC est souvent décrit comme un juste milieu entre un câble DAC et un émetteur-récepteur optique discret associé à uncâble de correction de fibre.

Câble optique actif vs câble DAC vs émetteurs-récepteurs optiques

Les trois options les plus courantes pour les liaisons de centre de données-point à-haute vitesse sont les câbles DAC (Direct Attach Copper), les câbles AOC et les émetteurs-récepteurs optiques avec cordons de brassage fibre séparés. Chacun correspond à un ensemble différent de contraintes.

Règle de décision rapide

Dans les déploiements réels, le type de lien est généralement déterminé par la distance et l'environnement plutôt que par une seule spécification :

• 1 à 3 m, même support :Le DAC passif est généralement le premier choix - le déploiement le plus simple, le moins coûteux, sans consommation d'énergie. Choisissez plutôt AOC uniquement si l’encombrement du câble ou les EMI constituent une préoccupation spécifique.
• 3 à 7 m, rayonnages adjacents :Soit le DAC actif, soit l’AOC peuvent fonctionner. L'AOC devient plus pratique lorsque la rigidité du cuivre rend le routage difficile dans des chemins de câbles denses.
• 7 – 100 m, cross-rangée ou cross-hall :L'AOC est généralement l'option-à privilégier. Émetteurs-récepteurs optiques séparés aveccordes de correction de fibredevenir préférable lorsque vous avez besoin de-flexibilité du panneau de brassage ou lorsque le lien doit pouvoir être terminé sur le terrain-.
• Au-delà de 100 m ou câblage structuré :Émetteurs-récepteurs discrets associés àfibre monomode-oufibre multimodesont l’approche standard.

Principaux avantages des câbles optiques actifs

Portée plus longue que le cuivre

Les câbles twinax en cuivre perdent rapidement l’intégrité du signal à des débits de données élevés. À 25G, le DAC passif est généralement limité à environ 5 m ; à 100G et plus, la portée pratique diminue encore. Les câbles AOC, parce qu'ils transmettent sur fibre en interne, peuvent supporter 10 m, 30 m, 50 m ou plus selon le produit - comblant le fossé entre le cuivre et la fibre entièrement structurée sans ajouter la complexité des optiques séparées.

Un poids plus léger et un routage plus facile

Un câble DAC QSFP28 100G est nettement plus rigide et plus lourd qu'un AOC QSFP28 100G de même longueur. Dans les racks à haute densité-où des dizaines de câbles partent d'un commutateur supérieur-de-rack vers les serveurs situés en dessous, l'encombrement des câbles affecte directement le flux d'air, la facilité d'entretien et le risque de déconnexion accidentelle pendant la maintenance. Les câbles AOC sont plus fins et plus souples, ce qui simplifie le routagematériel de gestion des câbleset chemins de câbles verticaux.

Immunité aux interférences électromagnétiques

Étant donné que le chemin du signal à l'intérieur d'un AOC est optique, le câble est insensible aux interférences électromagnétiques -, un avantage significatif dans les environnements remplis de câbles d'alimentation, de barres omnibus à courant élevé- et de dizaines d'alimentations à découpage. Les câbles en cuivre, en revanche, peuvent capter du bruit qui dégrade la qualité de la liaison, en particulier sur de longues distances.

Déploiement Plug-and-Play

Les câbles AOC arrivent sous forme d’assemblages complets. Il n'est pas nécessaire de faire correspondre un module émetteur-récepteur à un cordon de brassage fibre, de vérifier le type de polissage ou de s'inquiéter de la contamination du connecteur lors de la terminaison sur le terrain. Pour les équipes déployant des centaines de liens dans une nouvelle construction de rack-, cela réduit à la fois le temps d'installation et le nombre de problèmes pouvant survenir.

Limites des câbles AOC

Conception à longueur fixe et non-modulaire

Un câble AOC ne peut pas être-reterminé ou raccourci. Si le câble est trop court, trop long, endommagé ou codé pour le mauvais fournisseur, l'ensemble doit être remplacé. Il est donc essentiel de mesurer précisément-avant le déploiement - de toujours tracer le chemin réel du câble (y compris les chutes verticales, les parcours horizontaux, les boucles de service et les dégagements dans les virages) plutôt que d'estimer la distance en ligne droite-.

Coût plus élevé que le DAC pour les liens courts

Pour les connexions en rack de moins de 3 m, le DAC passif est presque toujours moins cher et ne consomme aucune énergie. L'AOC n'est justifié en termes de coût-que lorsque la liaison nécessite une plus grande portée, un poids plus léger ou une immunité aux interférences électromagnétiques.

Compatibilité et codage du fournisseur

Les câbles AOC doivent être reconnus par le périphérique hôte. De nombreux fournisseurs de commutateurs - Cisco, Arista, Juniper, NVIDIA (Mellanox) - appliquent des contrôles de codage des fournisseurs. Un AOC électriquement et optiquement correct peut toujours échouer à se connecter si le codage EEPROM ne correspond pas à la liste approuvée de la plate-forme. Avant d'acheter, confirmez la prise en charge du modèle de commutateur spécifique, de la version du micrologiciel et de la configuration de dérivation. Pour les câbles AOC tiers compatibles-, choisissez un fournisseur qui fournit un codage EEPROM approprié, des tests de compatibilité avant-expédition et une assistance technique.

Moins flexible que l'émetteur-récepteur + fibre

Si votre environnement utilise un câblage structuré avec des panneaux de brassage, ou si vous envisagez de modifier les distances de liaison, d'échanger des optiques ou de-raccorder régulièrement les connexions, desémetteurs-récepteurs optiquesavec des câbles de raccordement à fibre optique offrent une plus grande-flexibilité à long terme que l'AOC.

Types de câbles AOC courants par vitesse

10G SFP+AOC

Les câbles SFP+ AOC prennent en charge 10 Gigabit Ethernet et sont utilisés pour les connexions de serveur-à-commutateur, de commutateur-à-et de stockage. La portée typique va jusqu'à 100 m. Bien que les déploiements 10G soient matures, l'AOC SFP+ reste courant dans les environnements d'entreprise qui n'ont pas encore migré les liaisons de couche d'accès-vers la 25G.

25G SFP28 AOC

Les câbles SFP28 AOC transportent Ethernet 25G et ont largement remplacé SFP+ dans les conceptions modernes d'accès aux serveurs des centres de données, où 25G par port de serveur s'alignent sur les architectures feuille-spine exécutant des liaisons montantes 100G. La portée est généralement jusqu'à 30 m ou plus. Comprendre la différence entreFacteurs de forme SFP et SFP+aide lors de la planification d'environnements à-vitesses mixtes.

40G QSFP+AOC

Les câbles QSFP+ AOC prennent en charge Ethernet 40G en utilisant quatre voies 10G. On les retrouve toujours dans des rôles d'agrégation et de liaison montante, bien que de nombreux réseaux soient passés du 40G au 100G. QSFP+ AOC est également utilisé dans les configurations breakout 40G-à 4×10G.

100G QSFP28 AOC

QSFP28 AOC est l'un des types d'AOC les plus largement déployés dans les centres de données modernes. Il transporte Ethernet 100G sur quatre voies 25G et prend en charge des portées allant jusqu'à 30 m ou plus. Les cas d'utilisation typiques incluent les liaisons montantes de commutateur feuille-vers-spine, les connexions de structure de stockage et les clusters de calcul-hautes performances.

AOC 400G et 800G

Les câbles AOC 400G utilisent des facteurs de forme QSFP-DD ou OSFP, tandis que les options 800G font leur apparition sur les plates-formes-nouvelle génération. Ces vitesses sont particulièrement pertinentes dans les clusters de formation d'IA et les centres de données hyperscale, où la densité des liens, le budget énergétique par port et la marge thermique sont des contraintes critiques. À 400G et plus, les exigences de correction d'erreur directe (FEC), le nombre de voies et la prise en charge du commutateur ASIC doivent tous être vérifiés - un câble qui fonctionne sur une plate-forme peut ne pas s'initialiser sur une autre sans le mode FEC correct. LeQSFP-Facteur de forme DDest défini par l'accord QSFP-DD Multi-Source (MSA), qui spécifie les exigences mécaniques, électriques et thermiques pour ces-interfaces haute densité.

Câbles Breakout AOC

Un câble AOC breakout divise un port-haute vitesse en plusieurs connexions-vitesse inférieure. Les configurations courantes incluent :

• 40G QSFP+ à 4×10G SFP+
• 100G QSFP28 à 4×25G SFP28
• QSFP 400 G-DD à 4 × 100 G QSFP28

Breakout AOC est utile lorsqu'un commutateur prend en charge le mode de répartition de port et que l'autre extrémité se connecte à des serveurs ou à des appareils dotés d'interfaces-vitesse inférieure. Avant de commander, confirmez que le système d'exploitation du commutateur prend en charge la configuration de dérivation spécifique - certaines plates-formes nécessitent une activation explicite de la dérivation au niveau de la CLI ou du micrologiciel-. Pour connaître les alternatives de dérivation basées sur la fibre-, consultez ceciGuide-câble épanoui MPOou en savoir plus surTypes de câbles MPO.

Où sont utilisés les câbles optiques actifs ?

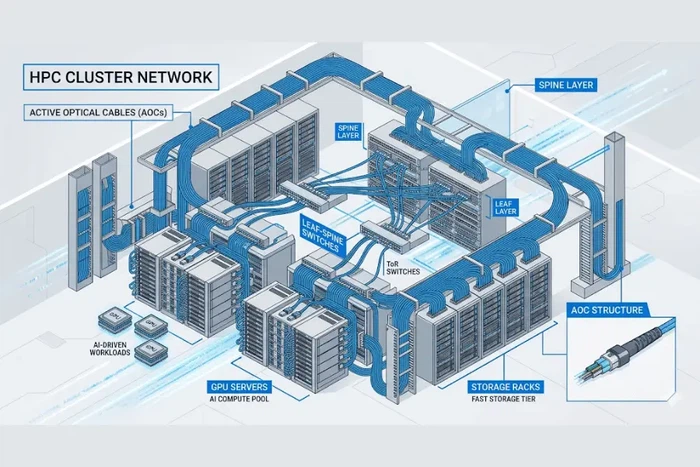

Centre de données haut-de-Rack and Leaf-liens spine

Les câbles AOC conviennent naturellement aux liaisons de portée courte- à moyenne-qui constituent la majorité des connexions à l'intérieur d'un centre de données : du serveur au commutateur-supérieur du-rack (généralement 3 à 10 m) et du commutateur feuille au commutateur dorsal à travers les racks adjacents (généralement 10 à 30 m). Dans ces rôles, l'AOC offre une portée suffisante sans le coût et la complexité des optiques discrètes.

Clusters de formation IA et HPC

Les clusters GPU IA - construits sur des plates-formes telles que les structures NVIDIA InfiniBand ou RoCE - nécessitent un grand nombre de liaisons à bande passante élevée-et à faible-latence. Les câbles AOC réduisent l'encombrement des câbles dans les environnements où des centaines ou des milliers de connexions 100G, 200G ou 400G convergent vers quelques commutateurs. Cela dit, les clusters d'IA font également un usage intensif du DAC (pour les -GPU en rack très courts-pour-changer de liens) et des optiques discrètes (pour les connexions inter-plus longues), de sorte qu'AOC est un outil parmi plusieurs plutôt qu'un outil par défaut.

Connexions du tissu de stockage

Les baies de stockage, les cibles NVMe-oF et les commutateurs SAN se trouvent souvent dans des racks dédiés qui se connectent aux racks de calcul sur des distances où le cuivre devient peu pratique. AOC fournit un lien propre et léger pour ces connexions.

Salles d'équipement des entreprises et des campus

Dans les salles de commutation d'entreprise, AOC peut simplifier les liaisons montantes d'agrégation et les-liens de connexion croisée là où un câblage structuré n'est pas requis et où un déploiement rapide compte plus que la flexibilité de-re-application de correctifs à long terme.

Comment choisir le bon câble AOC ?

La sélection d'un câble AOC est un processus en plusieurs-étapes. En pratique, la compatibilité est souvent vérifiée avant la longueur du câble, car un câble non pris en charge peut ne pas être reconnu même si l'interface physique correspond.

Étape 1 : Identifier le facteur de forme du port

Vérifiez les deux extrémités du lien. Les facteurs de forme courants incluent SFP+, SFP28, QSFP+, QSFP28, QSFP56, QSFP-DD et OSFP. Ne présumez pas qu'un câble fonctionnera simplement parce qu'il s'adapte physiquement - le facteur de forme, la vitesse et le mappage des voies doivent tous s'aligner. Compréhensiontypes de connecteursaide à éviter les inadéquations physiques.

Étape 2 : Faites correspondre le débit de données et la configuration des voies

Choisissez un AOC classé pour la vitesse de liaison requise. Pour les liaisons breakoutes, confirmez à la fois la vitesse globale du port et la configuration de la dérivation par voie (par exemple, 4 × 25 G à partir d'un port 100 G ou 4 × 100 G à partir d'un port 400 G).

Étape 3 : Vérifier la compatibilité de la plate-forme

Confirmez que l'AOC est pris en charge sur le modèle de commutateur spécifique, le modèle de carte réseau et la version du micrologiciel aux deux extrémités. Pour les câbles tiers-, vérifiez que le codage du fournisseur EEPROM correspond à la liste approuvée du périphérique hôte. De nombreux fournisseurs publient des matrices de compatibilité - consultez-les avant d'acheter.

Étape 4 : Mesurez le chemin réel du câble

Tracez l'itinéraire réel d'un port à l'autre, en tenant compte des chutes verticales, des chemins de câbles horizontaux, des boucles de service et du rayon de courbure minimum. Ajoutez un peu de jeu -, mais pas au point qu'un excès de câble bloque la circulation de l'air ou encombre le rack. Pour obtenir des conseils sur le routage physique des câbles, reportez-vous auguide d'installation du câble à fibre optique.

Étape 5 : Évaluer la puissance et l’impact thermique

Chaque extrémité de l'AOC est alimentée par le port hôte. Dans un commutateur haute-densité doté de 32 ou 64 ports QSFP28, la consommation électrique globale des câbles AOC peut être significative. Examinez le budget de puissance thermique de conception (TDP) du commutateur et assurez-vous d'un flux d'air adéquat -, en particulier dans les commutateurs refroidis de l'arrière-vers-avant, où l'encombrement des câbles sur le panneau avant affecte directement le refroidissement.

Étape 6 : Planifier les exigences FEC et DOM

À 100 G et plus, les liaisons nécessitent généralement une correction d'erreur directe (FEC). Vérifiez que le câble et le périphérique hôte prennent en charge le même type FEC (par exemple, RS-FEC ou FC-FEC). Si vous devez surveiller l'état de la liaison, confirmez si l'AOC prend en charge la surveillance optique numérique (DOM) ou la surveillance de diagnostic numérique (DDM) - tous les produits AOC n'exposent pas des lectures de puissance optique, de température et de courant de polarisation.

Meilleures pratiques d’installation et de manipulation

Les câbles AOC sont plus simples à déployer que les optiques discrètes dans la plupart des scénarios, mais ils contiennent toujours de la fibre et des composants électroniques actifs qui nécessitent des précautions.

• Gardez les capuchons anti-poussière en placejusqu'au moment de l'insertion. Les connecteurs contaminés sont l’une des causes les plus courantes d’erreurs de liaison dans les ensembles optiques.
• Respectez le rayon de courbure minimum.La fibre à l'intérieur du câble peut développer des micro-fissures dues à des courbures prononcées, entraînant une augmentation intermittente des pertes difficiles à diagnostiquer.
• Supporte le poids du câble.Ne laissez pas le câble pendre sans support au connecteur de l'émetteur-récepteur. Utilisez des bras de gestion des câbles, des attaches à crochets-et-boucles ou des gestionnaires de câbles verticaux pour répartir le poids. Appropriématériel de gestion des câblesprotège à la fois le câble et le port.
• Étiquetez les deux extrémités avant l'installation,en particulier pour les câbles Breakout AOC où un port est distribué vers plusieurs points de terminaison.
• Testez d'abord un petit lotdans les grands déploiements. Confirmez que le commutateur reconnaît le câble, que la liaison s'initialise à la vitesse attendue, que les compteurs FEC sont propres et que les lectures DOM (si disponibles) sont conformes aux spécifications.

Dépannage des problèmes courants de liaison AOC

Lorsqu'un lien AOC ne s'affiche pas ou se comporte de manière erratique, effectuez ces vérifications :

• Lien pas activé :Vérifiez que le câble est entièrement inséré dans le port aux deux extrémités. Vérifiez que le micrologiciel du commutateur ou de la carte réseau prend en charge le codage du fournisseur de l'AOC. Exécutez la commande « show interface transceiver » de la plate-forme ou une commande équivalente pour voir si l'appareil reconnaît le câble.
• Avertissement « Émetteur-récepteur non pris en charge » :Le codage EEPROM ne correspond pas à la liste des fournisseurs approuvés de l'appareil. Contactez le fournisseur de câble pour obtenir un codage correct ou vérifiez si le commutateur dispose d'une commande permettant de remplacer la validation de l'émetteur-récepteur (certaines plates-formes le permettent, d'autres non).
• Voies de secours non détectées :Confirmez que la répartition des ports est activée dans la configuration du commutateur. Certaines plates-formes nécessitent un redémarrage ou un rechargement de la configuration après avoir changé le mode breakout.
• Taux d'erreur élevé ou erreurs CRC :Inspectez les deux extrémités du connecteur pour déceler toute contamination ou tout dommage physique. Vérifiez que le mode FEC correct est négocié des deux côtés. Vérifiez les violations du rayon de courbure le long du chemin du câble.
• Clapets de liaison intermittents :Vous soupçonnez une contamination du connecteur, une contrainte sur le câble au niveau du port ou des problèmes thermiques (la surchauffe des émetteurs-récepteurs peut provoquer des arrêts intermittents). Examinez les lectures de température du DOM si disponibles.

Erreurs courantes à éviter

Utiliser AOC pour chaque lien quelle que soit la distance.

Pour les mêmes-connexions en rack de moins de 3 m, le DAC passif est généralement moins cher, ne consomme pas d'énergie et fonctionne de manière identique. Réservez l'AOC pour les liaisons où la portée du cuivre, le poids du câble ou les EMI constituent une réelle contrainte.

Commande de Breakout AOC sans confirmer la prise en charge du commutateur.

Un câble épanoui est inutile si le port du commutateur ne prend pas en charge le mode épanoui requis. Vérifiez toujours la configuration - et vérifiez si un redémarrage est nécessaire pour l'activer - avant l'expédition du câble.

Estimation de la longueur du câble par distance en ligne droite-.

Le cheminement réel des câbles à travers les gestionnaires de câbles verticaux, les plateaux aériens et le -acheminement sous le plancher est souvent 30 à 50 % plus long que la distance en ligne-de vue-entre les ports. Mesurez le chemin réel et ajoutez une modeste boucle de service.

Ignorer la compatibilité des fournisseurs.

Les problèmes de compatibilité sont la cause la plus courante des retards de déploiement d’AOC. Vérifiez la matrice de compatibilité des fournisseurs, testez avant de commander en gros et travaillez avec un fournisseur qui fournit un codage EEPROM spécifique à la plate-forme-.

Manipulation de l'AOC comme un câble en cuivre.

Les câbles AOC sont plus légers et plus flexibles que les DAC, mais ils contiennent toujours de la fibre de verre et de l'optoélectronique active. Évitez les écrasements, les courbures brusques en dessous du rayon de courbure minimum spécifié et les tensions exercées sur le boîtier du connecteur.

FAQ sur les câbles optiques actifs

Que signifie AOC dans le domaine des réseaux ?

AOC signifie Câble Optique Actif. Il s'agit d'un assemblage de câbles à base de fibre-avec des composants d'émetteur-récepteur actifs intégrés aux deux extrémités, conçu pour se brancher directement sur des ports de commutateur, de serveur ou de stockage standard.

Quelle est la différence entre AOC et DAC ?

Un câble DAC (Direct Attach Copper) transmet les signaux électriques sur un twinax en cuivre et convient mieux aux liaisons en rack très courtes (généralement de 1 à 5 m). Un AOC convertit le signal en lumière et le transmet via fibre, prenant en charge des distances plus longues (jusqu'à 30 à 100 m selon la vitesse) avec un poids plus léger et une immunité EMI. Le DAC est moins cher et consomme moins d’énergie pour les liaisons courtes ; L'AOC est plus pratique lorsque la portée, la densité des câbles ou le bruit électromagnétique sont un problème.

Un câble AOC est-il identique à un câble patch fibre ?

Non.câble de correction de fibreest un câble passif qui connecte deux émetteurs-récepteurs optiques distincts. Un AOC intègre l'électronique de l'émetteur-récepteur dans l'assemblage de câbles lui-même, de sorte qu'aucune optique séparée n'est nécessaire.

Quelle est la distance maximale d'un câble AOC ?

La distance maximale varie selon la vitesse et le produit.. 10Les câbles G SFP+ AOC peuvent atteindre jusqu'à 100 m. À 25G et 100G, la portée maximale typique varie de 30 m à 100 m. À 400G, la plupart des produits AOC prennent actuellement en charge jusqu'à 30 m. Vérifiez toujours la fiche technique du produit spécifique pour connaître les spécifications de portée confirmées.

Un câble AOC a-t-il besoin d'être alimenté ?

Oui. Les deux extrémités d'un AOC contiennent des composants électroniques actifs (pilote laser, photodétecteur et circuits de commande) qui tirent leur énergie du port hôte. La consommation électrique est généralement comprise entre 0,5 W et 3,5 W par extrémité, en fonction de la vitesse et de la conception.

Les câbles AOC prennent-ils en charge la surveillance DOM ou DDM ?

Certains câbles AOC prennent en charge la surveillance optique numérique (DOM), également connue sous le nom de surveillance de diagnostic numérique (DDM), qui fournit-des lectures en temps réel de la puissance optique, de la température, de la tension d'alimentation et du courant de polarisation du laser. Cependant, tous les produits AOC ne prennent pas en charge DOM - vérifiez les spécifications ou la fiche technique du produit avant de supposer que cette fonctionnalité est disponible.

Puis-je utiliser des câbles AOC tiers compatibles-avec des commutateurs Cisco, Arista, Juniper ou NVIDIA ?

Oui, à condition que l’AOC soit correctement codé pour la plateforme cible. Les câbles AOC tiers-utilisent le codage du fournisseur EEPROM pour s'identifier auprès du périphérique hôte. Un fournisseur réputé codera, testera et validera les câbles pour des modèles de commutateurs et des versions de micrologiciel spécifiques. Certaines plates-formes de commutation permettent de désactiver les contrôles de validation des émetteurs-récepteurs, mais cela n'est pas recommandé pour les environnements de production.

Les câbles AOC peuvent-ils prendre en charge les réseaux 400G ou 800G ?

Oui. 400Câbles G AOC utilisantQSFP-DDou les formats OSFP sont disponibles dans le commerce.. 800Les produits G AOC commencent à émerger à mesure que-les plates-formes de commutation et les ASIC réseau de nouvelle génération sont déployées. À ces vitesses, les exigences FEC, la configuration des voies et les contraintes thermiques doivent être soigneusement vérifiées. Les QSFP-DD MSA et OSFP MSA définissent les spécifications mécaniques et électriques de ces interfaces.

AOC est-il adapté à la mise en réseau des centres de données IA ?

L'AOC est l'un des nombreux types de câbles utilisés dans les structures des centres de données IA. Il fonctionne bien pour les-GPU de portée moyenne-pour-commuter et basculer-pour-changer de liaison lorsque le poids et la densité des câbles sont des préoccupations. Cependant, les clusters d'IA s'appuient également fortement sur le DAC pour les liaisons en rack très courtes{{7}et sur des optiques discrètes pour les liaisons inter-podes ou inter-clusters plus longues. Le choix dépend de la distance, du budget de puissance et de la compatibilité de la plateforme.

Les câbles AOC sont-ils-échangeables à chaud ?

La plupart des câbles AOC sont conçus pour être remplacés à chaud--. Vous pouvez les insérer ou les retirer pendant que l'appareil hôte est sous tension, tout comme un émetteur-récepteur enfichable standard. Cependant, confirmez toujours la prise en charge du remplacement à chaud-dans la documentation du périphérique hôte, car certaines plates-formes peuvent nécessiter des procédures spécifiques.

Comment dépanner un lien AOC qui ne s'affiche pas ?

Commencez par vérifier que le câble est bien inséré aux deux extrémités. Vérifiez la CLI du commutateur pour connaître la reconnaissance et l'état de l'émetteur-récepteur. Si l'appareil signale « émetteur-récepteur non pris en charge », le codage EEPROM peut ne pas correspondre - contactez le fournisseur. Inspectez les extrémités du connecteur-pour déceler toute contamination. Pour les liens de dérivation, vérifiez que le mode de dérivation de port est activé dans la configuration du commutateur. Si la liaison est active mais instable, vérifiez les paramètres FEC et vérifiez les lectures DOM pour détecter une température ou une puissance optique anormale.

Conclusion

Les câbles optiques actifs jouent un rôle spécifique et important dans le câblage des centres de données modernes : ils offrent une plus grande portée que le cuivre, moins d'encombrement que les assemblages twinax épais et un déploiement plus simple que des émetteurs-récepteurs optiques séparés associés à des cordons de brassage en fibre. Ils sont particulièrement utiles dans les structures-feuilles-spine à haute densité, les clusters IA et HPC, ainsi que dans tout environnement dans lequel des dizaines ou des centaines de liaisons entre-racks doivent être installées rapidement et gérées proprement.

Mais l’AOC n’est pas une solution universelle. Les liens très courts sont mieux servis par un DAC passif. Environnements de câblage structurés avec panneaux de brassage et appels de réparation fréquents pour les optiques et les fibres discrètes. Et quel que soit le niveau de vitesse, la compatibilité de la plate-forme doit être vérifiée avant la commande des câbles.

Avant de vous engager dans AOC, confirmez le facteur de forme du port, le débit de données, la longueur du chemin de câble, la compatibilité du fournisseur, les exigences FEC, le budget énergétique et thermique et la prise en charge du DOM. Travaillez avec un fournisseur qui fournit un codage spécifique à la plate-forme-, des tests avant-expédition et une assistance technique réactive. Un câble AOC bien-simple le déploiement et prend en charge une connectivité fiable à haut débit- -, mais uniquement lorsqu'il est adapté à la bonne liaison, à la bonne distance et à la bonne plate-forme.
