Répartiteurs de fibre optique DIMI
Solutions avancées DIMI pour une infrastructure réseau moderne
Dans le monde hyperconnecté d’aujourd’hui, la demande de solutions de réseaux optiques efficaces, fiables et évolutives n’a jamais été aussi grande. Au cœur de l'architecture des réseaux optiques passifs (PON) se trouve un composant essentiel qui permet aux fournisseurs de services, aux centres de données et aux entreprises de maximiser leur investissement dans l'infrastructure fibre : le répartiteur de fibre optique.
Produit de répartiteur de fibre optique DIMI
-
![Séparateur de cassettes PLC]()
Séparateur de cassettes PLCConception compatible LGX-. Permet une installation rapide dans des répartiteurs fibre optique standardisés, des panneaux de brassage et des boîtiers à montage en rack-sans matériel de montage -

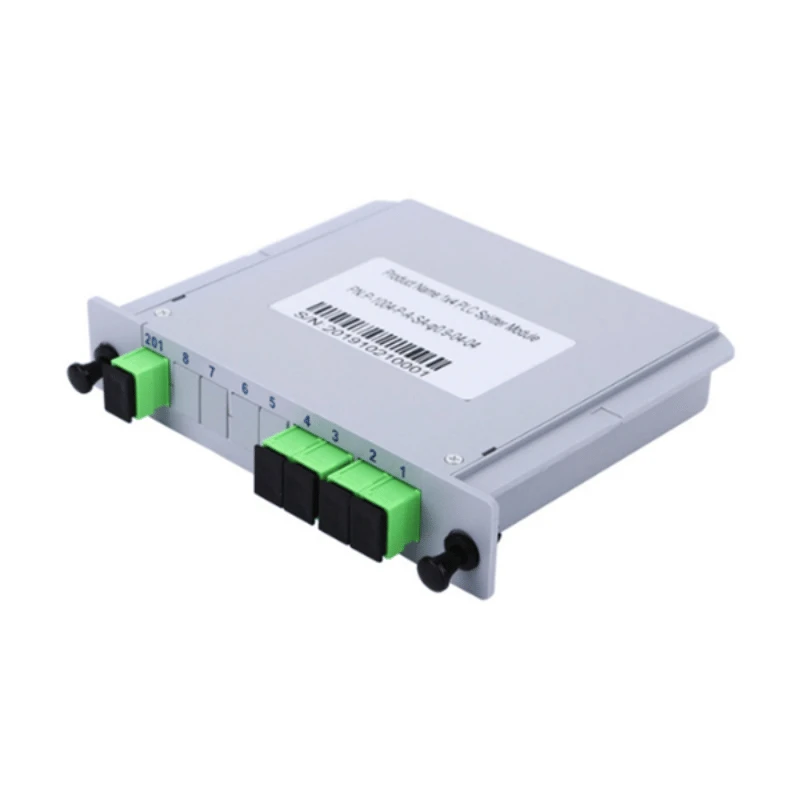

![Répartiteur PLC LGX Box]()
Répartiteur PLC LGX BoxPoints forts du produit. Industrie-Empreinte LGX standard. La conception compacte de la cassette de 18 × 120 × 80 mm s'intègre parfaitement dans les racks standard de 19 - pouces, les panneaux LGX, -
![Séparateur de PLC d'ABS]()
Séparateur de PLC d'ABSRépartition de puissance optique symétrique. Répartition de la puissance optique 1 × 32 sur une plage de longueurs d'onde de 1 260 à 1 650 nm, prenant en charge les plates-formes GPON, EPON, XG-PON -
![Séparateur PLC sans bloc]()
Séparateur PLC sans blocLe répartiteur de fibre PLC sans bloc DIMI 1×2 représente une évolution significative en termes de facteur de forme et de flexibilité de déploiement. En éliminant le boîtier traditionnel en métal ou -
![Séparateur PLC à fibre nue]()
Séparateur PLC à fibre nueLes séparateurs PLC (Planar Lightwave Circuit) sont des dispositifs passifs fabriqués à l'aide de processus semi-conducteurs pour former des réseaux de guides d'ondes optiques sur des substrats de
Comprendre la technologie des répartiteurs de fibre optique
Un séparateur de fibre optique, également connu sous le nom de séparateur de faisceau optique ou séparateur optique passif, représente un élément fondamental des déploiements modernes de fibre-jusqu'à-la-maison (FTTH), de fibre-au-au-bâtiment (FTTB) et de réseaux d'entreprise. Ce composant optique passif divise ou combine les signaux optiques sans nécessiter d'alimentation externe, ce qui en fait une solution économique et sans maintenance-pour distribuer la bande passante sur plusieurs points de terminaison.
Le principe fondamental du fonctionnement du séparateur de fibre optique consiste à diviser un signal optique d'entrée en plusieurs signaux de sortie avec des rapports prédéterminés. Contrairement aux composants électroniques actifs qui nécessitent de l'énergie et génèrent de la chaleur, les séparateurs optiques passifs exploitent une géométrie précise du guide d'onde ou une technologie de cône biconique fusionné pour obtenir une distribution de signal avec une fiabilité et une longévité exceptionnelles.
Architecture technique : technologies de répartition FBT et PLC
L'industrie utilise principalement deux approches de fabrication distinctes pour la production de répartiteurs de fibre optique, chacune offrant des avantages spécifiques pour différents scénarios de déploiement :
Technologie de cône biconique fondu (FBT)
Utilise un processus de fusion thermique dans lequel plusieurs noyaux de fibres sont tordus ensemble et chauffés jusqu'à ce qu'ils fusionnent en une seule structure effilée.
- Rapports de répartition inégaux pour des conceptions de réseau personnalisées
- Coût initial inférieur pour les configurations simples (splits 1×2, 1×4)
- Plages de longueurs d'onde de fonctionnement plus larges allant de 1 260 nm à 1 650 nm
- Applications dans lesquelles une légère variation de perte dépendant de la longueur d'onde-est acceptable
Technologie de circuit planaire à ondes lumineuses (PLC)
Utilise des techniques avancées de fabrication de semi-conducteurs pour créer des circuits de guides d'ondes sur un substrat de silice, offrant des caractéristiques de performances supérieures.
- Uniformité exceptionnelle sur tous les ports de sortie (variation typique inférieure ou égale à 0,8 dB)
- Facteurs de forme compacts permettant des installations-haute densité
- Stabilité de la température sur des plages de fonctionnement de -40 degrés à +85 degrés
- Longueur d'onde-Répartition indépendante pour une prestation multi-services
- Évolutivité vers des rapports de division élevés (1 × 64, 1 × 128) avec des performances constantes
Pour les fournisseurs de services de télécommunications déployant des réseaux FTTH à grande échelle, les modules répartiteurs de fibre optique basés sur CPL offrent la cohérence et la fiabilité essentielles au maintien de la qualité de service pour des milliers d'abonnés. À l’inverse, les entreprises clientes ayant des besoins de fractionnement spécialisés peuvent trouver que les solutions FBT offrent la flexibilité nécessaire aux architectures réseau personnalisées.
Résoudre les principaux problèmes rencontrés par les fournisseurs de services de télécommunications
Les fournisseurs de services sont confrontés à une pression croissante pour fournir une connectivité à vitesse gigabit-tout en gérant les dépenses d'investissement et les coûts opérationnels. Le déploiement stratégique de répartiteurs de fibre optique répond à plusieurs défis critiques :
Coûts d'infrastructure élevés par-abonné
Les architectures fibre-point à-traditionnelles créent des structures de coûts non viables à mesure que la densité d'abonnés augmente.
Avantages des solutions
Réduction des besoins en fibres alimentaires
Jusqu'à 98 % de réduction dans les scénarios de déploiement dense
Élimination des équipements actifs
Réduit les coûts de maintenance dans l’usine extérieure
Topologie de réseau simplifiée
Permet une activation de service plus rapide
Coût total de possession réduit
Tout au long du cycle de vie du réseau
Évolutivité limitée dans les réseaux existants
À mesure que la demande de bande passante augmente, les réseaux existants ont du mal à répondre aux exigences de performances.
Infrastructure à l'épreuve du temps
Prend en charge les services multi-gigabits sans reconstruction d'usine externe
Architecture flexible
S'adapter à la croissance incrémentielle du nombre d'abonnés
Prise en charge du multiplexage par répartition en longueur d'onde-
Activation de la superposition de services sans déploiement de fibre supplémentaire
Compatibilité ascendante
Avec les normes GPON, EPON, XGS-PON et NG-PON2 existantes
Problèmes de fiabilité du réseau
Les fournisseurs de services ont besoin de composants garantissant des garanties de disponibilité et le respect des SLA.
Avantage concurrentiel
L'entreprise a mené une analyse de son avantage concurrentiel pour identifier ses forces et ses faiblesses par rapport à ses concurrents.
Composants qualifiés Telcordia
Conformité GR-1209 et GR-1221 garantissant une fiabilité de niveau opérateur
01
Spécifications de perte d’insertion supérieures
À moins de 0,2 dB des minimums théoriques
02
Perte de rendement exceptionnelle
Dépasser 55 dB pour minimiser la dégradation du signal
03
Modules hermétiquement fermés
Offre une protection IP68 contre la pénétration de l'humidité
04
Qualification de température étendue
Fonctionnant entre -40 degrés et +85 degrés pour divers climats
05
Résoudre les défis des centres de données et des entreprises
Les responsables informatiques d'entreprise et les opérateurs de centres de données sont confrontés à des exigences distinctes par rapport aux fournisseurs de télécommunications, exigeant des solutions de répartiteur de fibre optique optimisées pour les environnements critiques à haute -densité-de leur mission.
Contraintes spatiales
Les centres de données modernes fonctionnent dans des conditions d'espace très limitées, chaque unité de rack représentant un bien immobilier précieux.
Avantages des solutions :
- Modules ultra-compacts LGX, mini-PLC et cassette-style
- Compatibilité fibre insensible à la courbure-
- Conceptions modulaires prenant en charge la reconfiguration sur le terrain
- Intégration avec des systèmes de gestion de fibre-haute densité
Architectures complexes
Les campus d'entreprise nécessitent une distribution optique sophistiquée répondant aux divers besoins des locataires et aux exigences de sécurité.
Avantages des solutions :
- Rapports de répartition personnalisables (équilibrés et asymétriques)
- Séparateurs à double-fenêtre et à trois-fenêtres pour une prise en charge multi-services
- Ports-codés en couleur et clairement étiquetés
- Prise en charge des stratégies de fractionnement centralisées ou distribuées
Performances pendant l'expansion
Les réseaux d'entreprise évoluent continuellement, avec des changements fréquents pouvant introduire une dégradation du signal.
Avantages des solutions :
- Faible perte d'insertion préservant le budget de puissance optique
- Assemblages terminés en usine-garantissant des performances constantes
- Documentation complète sur la perte d'insertion
- Compatibilité avec les tests OTDR pour vérification
Considérations pour l'intégrateur de systèmes
Les intégrateurs de systèmes sont confrontés au défi de fournir des solutions de réseaux optiques complètes tout en gérant les délais des projets, les contraintes budgétaires et les spécifications techniques variées. La sélection du bon partenaire répartiteur de fibre optique rationalise l’exécution.
| Point douloureux | Principaux défis | Solutions |
|---|---|---|
| Complexité des achats |
|
|
| Qualité d'installation |
|
|
| Diverses spécifications |
|
|
Rationalisation des déploiements complexes
La réussite des déploiements-de réseaux optiques à grande échelle dépend de la minimisation des variables et de la garantie d'une qualité constante sur tous les composants. En s'associant à un fabricant de répartiteurs de fibre optique qui propose des solutions complètes, les intégrateurs de systèmes peuvent réduire les risques du projet et améliorer leurs marges.
Le partenaire idéal fournit non seulement des composants, mais aussi une expertise - aidant aux décisions de conception, proposant une formation technique aux équipes d'installation et fournissant une assistance réactive tout au long du cycle de vie du projet. Cette approche collaborative transforme les fournisseurs de composants en alliés stratégiques pour assurer des déploiements de réseau réussis.
Des spécifications techniques qui comptent
La sélection d'une technologie de répartiteur de fibre optique appropriée nécessite de comprendre les paramètres de performances clés et leur impact sur le fonctionnement du réseau :
Perte d'insertion et uniformité
La perte d'insertion représente la réduction de puissance optique entre l'entrée et chaque port de sortie. La perte d'insertion minimale théorique pour un séparateur de fibre optique est égale à 10 × log₁₀ (N), où N représente le rapport de division.
Par exemple, un répartiteur 1 × 32 présente une perte théorique de 15,05 dB, les dispositifs PLC pratiques ajoutant environ 0,2 à 0,3 dB de perte excédentaire.
Performances de perte de retour
Return loss quantifies back-reflected optical power that can interfere with transmitter operation and degrade network performance. High-quality fiber optic splitter modules achieve >Perte de retour de 55 dB grâce au polissage de précision des connecteurs, au gel de correspondance d'indice et aux revêtements antireflet.
Instabilité du laser et augmentation des taux d'erreur sur les bits
Distance de transmission effective réduite
Interférence dans les systèmes multiplexés par répartition en longueur d'onde-
Dégradation accélérée de l’émetteur au fil du temps
Directivité et isolation
Directivity measures unwanted optical coupling between output ports of a fiber optic splitter. Superior directivity (>55 dB) empêche la diaphonie dans les applications multi-longueurs d'onde et améliore la sécurité du réseau en minimisant les fuites de signal entre les abonnés.
Fiabilité environnementale et mécanique
L’environnement d’exploitation a un impact significatif sur la longévité du répartiteur de fibre optique :
Plage de température
Les appareils de qualité opérateur-fonctionnent entre -40 degrés et +85 degrés, s'adaptant aux armoires extérieures, aux bâtiments non chauffés et aux déploiements dans le désert.
Les composants grand public- peuvent tomber en panne en dehors des plages de 0 degré à +70 degrés.
Résistance à l'humidité
Une bonne étanchéité hermétique empêche la pénétration d'humidité qui provoque un décalage de longueur d'onde, une perte accrue et une éventuelle défaillance. Les boîtiers classés IP68 permettent une installation enterrée et aérienne directe.
Durabilité mécanique
Les vibrations, les chocs et les contraintes de traction lors de l'installation et du fonctionnement nécessitent une conception mécanique robuste. Le serre-câble en fil d'aramide et les gaines de câbles renforcées protègent les interfaces optiques délicates.
Application-Stratégies de déploiement spécifiques
Différentes architectures de réseau nécessitent des approches de mise en œuvre de répartiteurs de fibre optique sur mesure :
Architecture du réseau FTTH
Les réseaux de fibre optique résidentiels utilisent généralement une division en deux étapes : un répartiteur de fibre optique principal 1 × 4 ou 1 × 8 au niveau du central ou du centre de distribution de fibre, suivi de répartiteurs secondaires 1 × 8 ou 1 × 16 au niveau des terminaux d'accès de quartier.
Avantages stratégiques :
- Permet une pénétration progressive du marché sans surcharger l’infrastructure
- Maintient une puissance optique adéquate sur une portée de 20+ kilomètres
- Facilite les mises à niveau de services ciblées (GPON vers XGS-PON) par étape de séparation
- Optimise l’utilisation de l’espace extérieur de l’usine
Fronthaul mobile et 5G C-RAN
Les architectures Cloud Radio Access Network (C-RAN) centralisent le traitement de la bande de base tout en distribuant les têtes radio distantes sur les sites cellulaires. La technologie de répartiteur de fibre optique permet une distribution efficace des signaux d'interface radio publique commune (CPRI) ou de CPRI amélioré (eCPRI) vers plusieurs unités radio.
Avantages du déploiement
Infrastructure fibre réduite
Entre les unités de bande de base et plusieurs sites cellulaires
01
Efficacité spectrale améliorée
Grâce à une transmission multipoint coordonnée
02
Synchronisation simplifiée
Distribution efficace du timing du réseau
03
Coût total de possession réduit
Vers une fibre dédiée à chaque tête radio
04
Réseaux de campus et d'entreprise
Les grands environnements de campus, notamment les universités, les hôpitaux, les parcs d'entreprises et les installations gouvernementales, exploitent la technologie de répartiteur de fibre optique pour une distribution efficace du réseau fédérateur et une gestion simplifiée du réseau.
Choisissez votre produit idéal
请替换当前内容 L'entreprise adhère au principe « axé sur les personnes -, les clients d'abord, en établissant le service d'intégrité comme critère et en prenant un travail minutieux comme méthode.
Distribution centralisée
Les répartiteurs optiques réduisent les besoins en locaux techniques et simplifient la gestion
Assistance multi-services
Divers services sur une infrastructure partagée, notamment les données, la vidéo et l'automatisation des bâtiments
Surveillance améliorée
Points d'accès de test centralisés pour une surveillance complète des performances du réseau
MAC simplifiés
Déplacements, ajouts et modifications plus faciles grâce à une architecture de distribution passive
Protocoles d’assurance qualité et de test
Garantir la fiabilité du répartiteur de fibre optique nécessite des tests complets en usine et une vérification sur le terrain :
Normes de tests en usine
Des fabricants réputés effectuent des tests à 100 % sur chaque répartiteur de fibre optique, notamment :
Mesure de la perte d'insertion sur toute la plage de longueurs d'onde de fonctionnement (1 260-1 650 nm)
Vérification des pertes de retour à chaque port
Inspection visuelle de la propreté des fibres et de la géométrie des connecteurs
Tests de contraintes mécaniques (traction, vibration, cyclage de température)
Vérification de la fiabilité à long terme-par le biais de protocoles de vieillissement accéléré
Méthodes de vérification sur le terrain
Les équipes d'installation doivent vérifier les performances du répartiteur de fibre optique en utilisant :
Wattmètres optiques
Confirmation des valeurs de perte d'insertion attendues
Réflectométrie optique dans le domaine temporel-(OTDR)
Identifier les problèmes d'installation
Localisateurs visuels de défauts
Détection des ruptures de fibre et des mauvaises connexions
Documentation
Photographier les emplacements des répartiteurs et les affectations de ports
En tant que l’un des fabricants et fournisseurs de répartiteurs de fibres optiques les plus professionnels en Chine, nous nous distinguons par des produits de qualité et un bon service. Soyez assuré de vendre en gros un séparateur de fibre optique sur mesure dans notre usine.
